1. Airflow Architecture

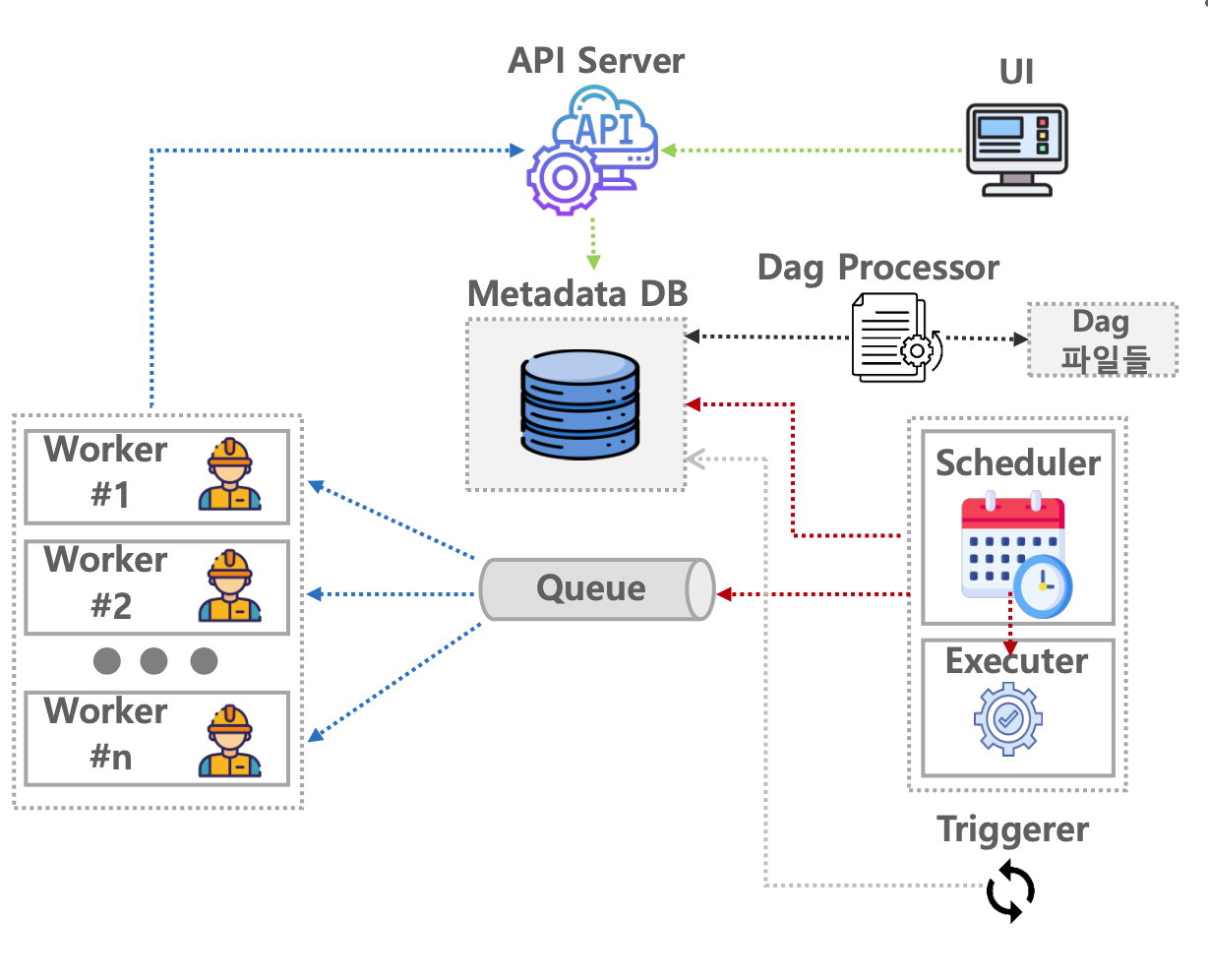

위 그림은 airflow 3.x의 아키텍처이다.
1-1) Scheduler & Executor
Scheduler는 Metadata DB에 저장된 직렬화된 DAG를 주기적으로 읽고, 실행해야 할 DAG Run 과 Task Instance를 판단해 Metadata DB에 기록한다.
3.x 부터 Scheduler 는 Dag 파일을 직접 파싱하지 않고, serialized_dag 테이블만 읽는다.
지정된 스케줄에 따라 수행할 DAG 확인 후 Executor에 수행을 지시하게 된다.
Executor는 Scheduler 안에 내장된 컴포넌트이며, Scheduler가 “이 Task 지금 실행해야 해” 라고 결정하면 Executor가 “그러면 여기서 실행할께” 를 담당한다.
Executor는 Scheduler로 부터 전달 받은 Task Instance를 전달 받고, Worker에게 전달하게 된다.
즉, Executor는 Scheduler가 생성한 Task Instance 를 어디에서 실행할지 Dispatcher(전달/분배)하는 역할을 한다.
Executor는 worker들을 Local 수행(LocalExecutor) 또는 분산 서버에서 수행(CeleryExecutor등) 할 수 있게 하며, 분산 서버 수행 시에는 Queue를 통해 dag_id, task_id, run_id 등의 정보를 분산된 Worker들에 message로 전달하며, LocalExecutor의 경우 별도 Worker 가 존재하지 않으며, Scheduler가 Task를 직접 subprocess로 띄워서 실행하게 된다.
LocalExecutor 의 경우 queue 사용 없이 Scheduler 컨테이너 안에 Executor 와 Worker가 모두 포함된 구조이다.
Worker는 dag_id, run_id, task_id 등의 정보를 전달받고, 실행에 필요한 보다 상세한 스케줄 정보, 환경 변수 및 Serialized DAG를 API 서버에 호출하여 가져오고 DAG 소스코드도 참조하여 이를 기반으로 실제 작업을 수행한다.
Dag 파일 처리 주기 관련 설정은 아래와 같다.
- scheduler_heartbeat_sec (Default: 5초)
# Scheduler는 내부적으로 무한 루프를 돌면서 아래 작업들을 반복한다.
# 이러한 루프를 몇 초마다 한번씩 돌릴지를 결정하는 옵션이다.
- DAG 실행 스케줄링
- Task 상태 확인
- Executor에 작업 전달
- DB 상태 sync
즉, 스케줄러는 지속적으로 실행되는 서비스로, 프로덕션 환경에서는 항상 작동 중이어야 한다.
Airflow 2.x 부터는 여러 Scheduler 프로세스를 동시에 실행 가능한 Multiple Scheduler를 지원한다.
따라서 이전에는 하나의 scheduler에 부하가 걸리거나 장애가 발생하면 DAG 스케줄링이 지연되거나 멈출수 있기 때문에 여러 Scheduler 프로세스를 실행하여 성능 향상을 할 수 있다.
그럼 어떻게 Multiple Scheduler는 Metadata DB 에 동시에 접근을 제어할까?
Airflow는 행 단위 락(Row-level lock)을 사용하여 critical section을 제어한다.
즉, 같은 Task Instance를 동시에 잡지 않도록 DB 락을 활용한다.
단, 주의해야할 점은 Scheduler 수가 많아질수록 메타데이터 DB 쿼리도 늘어나므로, DB 성능이 중요하며 너무 많은 Scheduler 갯수 설정은 오히려 성능 저하가 발생할 수 있다.
공식 문서 기준 Airflow 3.x 가 지원하는 메타데이터 DB 버전은 PostgreSQL 13/14/15/16/17, MySQL 8.0+ 이다.
아래는 scheduler 갯수를 2로 설정한 예이다.
scheduler:
replicas: 2
또한, Airflow 3.x 에서는 Scheduler의 역할이 축소 되었다.
Airflow 2.x 의 Scheduler는 Dag 파싱까지 담당했지만, Airflow 3.x 의 Scheduler는 오직 스케줄링만 하고 파싱은 독립된 DAG Processor가 전담한다.
1-2) Executor 의 종류별 동작 방식
Executor는 Scheduler가 생성한 Task Instance를 어디서, 어떻게 실행할지 결정하는 컴포넌트이다.
대표적인 세 가지 동작 방식은 아래와 같다.
1-2-1) LocalExecutor
- 별도 Worker 프로세스나 메시지 큐가 없다.
- Scheduler가 Task를 자기 호스트에서 직접 subprocess로 fork 해 실행한다.
- 동시 실행 개수는 parallelism 설정으로 제한된다.
- 단일 노드 구성에 적합하며, 스케줄러 장비 자원이 곧 실행 자원이 된다.
1-2-2) CeleryExecutor
- Worker가 Scheduler와 물리적으로 분리된 별도 프로세스(airflow celery worker)로 존재한다.
- Scheduler의 Executor는 실행할 Task 정보(dag_id, task_id, run_id 등)를 메시지 브로커(Redis / RabbitMQ) 큐에 넣는다.
- 여러 Worker가 큐에서 Task를 pull 하여 실행하고, 실행 상태는 3.x 기준으로 API Server 를 경유해 Metadata DB에 기록한다.
- Worker를 수평 확장할 수 있어 대규모 분산 실행에 적합하다.
1-2-3) KubernetesExecutor
- 상시 대기하는 Worker가 없다. Task 마다 전용 Pod를 동적으로 생성해 실행하고, 끝나면 Pod를 제거한다.
- Task 별로 리소스(CPU, Memory)와 이미지를 독립적으로 지정할 수 있어 격리성과 자원 효율이 높다.
- 트래픽이 없을 때는 Pod가 뜨지 않아 후 유휴 자원 낭비가 적다.
1-2-4) CeleryKubernetesExecutor
- CeleryExecutor 와 KubernetesExecutor를 함께 쓰는 하이브리드 방식이다.
- 가벼운 Task는 상시 Celery Worker에서 낮은 지연으로 처리하고, 무겁거나 격리, 전용 리소스가 필요한 Task만 독립 Pod로 분리하여 사용할 수 있다.
-
Airflow 3.x 에서는 이 방식이 사라지고 여러 Executor를 동시에 사용하는 기능(Multiple Executor Configuration)이 도입되었다.[core] executor = CeleryExecutor,KubernetesExecutor
1-3) DAG Processor
DAG 파일을 파싱해 DAG 객체로 변환하고, 직렬화하여 Metadata DB에 저장하는 컴포넌트이다.
Airflow 2.x 에서는 DAG Processor(DagFileProcessorManager)가 기본적으로 Scheduler에 의해 함께 기동, 관리되며, 실제 파싱은 스케줄러가 fork한 별도 subprocess(DagFileProcessorProcess)에서 수행되었다.
Airflow 3.x 부터는 DAG Processor가 독립된 필수 컴포넌트로 분리되어, Scheduler와 별도 프로세스로 동작하며 Scheduler는 파싱을 전혀 하지 않는다.

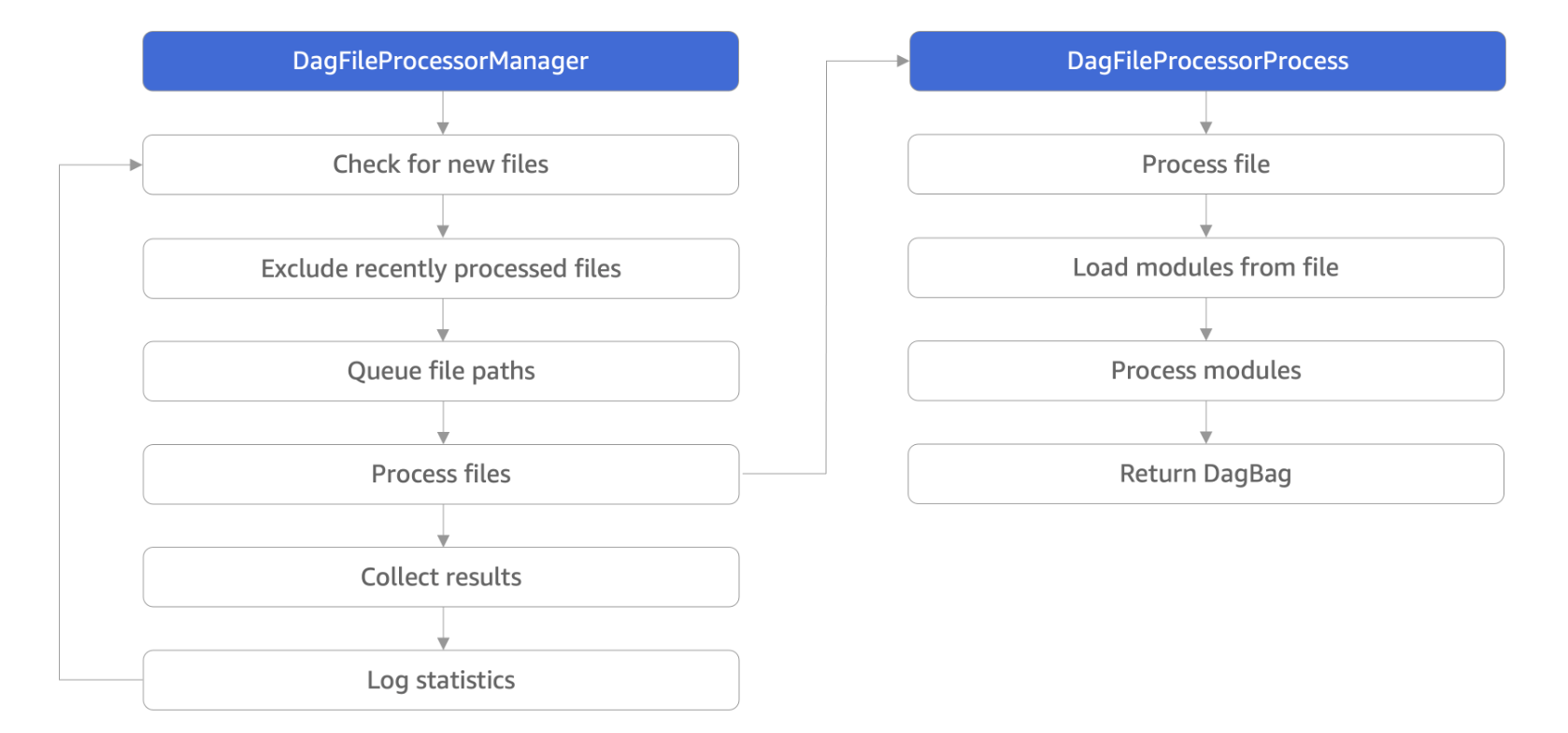

DagFileProcessorManager
DagFileProcessorManager 는 무한 루프를 돌며, 어떤 파일을 파싱할지 결정한다.
각 파일 마다 별도의 프로세스(DagFileProcessorProcess)를 실행시켜 파싱을 수행한다.
. 주요 단계는 아래와 같다.
- 새 파일 확인: Dag 가 마지막으로 갱신된 이후 경과 시간이 refresh_interval(dag_dir_list_interval) 보다 크면, Dag 파일 경로 목록을 갱신한다.
- 최근 처리된 파일 제외: 최근에 min_file_process_interval 이내에 처리되었고, 수정되지 않은 파일은 파싱대상에서 제외한다.
- 파일 경로 큐잉: 새로 발견된 파일 경로들을 파싱 대기 큐에 추가한다.
- 파일 파싱 실행: 각 파일마다 새로운 DagFileProcessorProcess를 실행하며, 최대 parsing_processes 개수까지 병렬로 처리한다.
- 결과 수집: 파싱이 완료되면 프로세스의 결과를 수집한다.
- 통계 기록: 통계를 출력하고, dag_processing.total_parse_time 메트릭을 전송한다.
DagFileProcessorProcess
실제로 Python 파일을 로드하고 Dag 객체를 추출하는 프로세스이다.
제한 시간이 존재하며, dag_file_processor_timeout 내에 완료되어야 한다.
주요 단계는 아래와 같다.
- 파일 처리: 전체 파싱 작업은 dag_file_processor_timeout 설정값 내에 완료되어야 한다.
- Dag 파일 로드: Dag 파일은 Python 모듈로 로드되며, 이 작업은 dagbag_import_timeout 내에 완료되어야 한다.
- 모듈 처리: 로드된 Python 모듈 내에서 Dag 객체들을 탐색한다.
- DagBag 반환: 발견된 Dag 객체들의 리스트를 DagFileProcessorManager에 DagBag 형태로 반환한다.
.airflowignore
dags_folder에 존재하는 모든 파이썬 파일이 기본적으로 dag processor의 대상이 되지만, 모든 파일을 파싱하면 리소스 부담이 발생하게 된다.
따라서 .airflowignore 조건을 통해 파일 이름을 검사하여 파싱 대상 파일들을 필터링할 수 있다.
아래 옵션과 같이 dags 폴더에 있는 DAG 파일들을 주기적으로 모니터링하여 신규로 만들어지거나 삭제된 DAG 는 Default로 5분 단위로 확인하며, 기존 DAG 재파싱 간격은 30초 단위로 확인한다.
# 해당 옵션들은 airflow.cfg 또는 환경변수로 변경 가능
# 새/삭제된 DAG 파일을 발견하는 주기(기본값: 5분)
# Airflow 2.x 의 [scheduler] dag_dir_list_interval 이 Airflow 3.x 에서 [dag_processor] refresh_interval 로 대체됨
AIRFLOW__DAG_PROCESSOR__REFRESH_INTERVAL=300
# 같은 DAG 파일을 다시 파싱하기 까지 최소 간격(기본값: 30초)
AIRFLOW__DAG_PROCESSOR__MIN_FILE_PROCESS_INTERVAL=30
파싱된 Dag는 Metadata DB에 직렬화되어 Webserver(api server)나 Scheduler에서 불필요한 재파싱을 방지한다.
1-4) Webserver(API Server)
사용자에게 UI를 제공하는 컴포넌트로, DAG 상태, 태스크 로그, 실행 기록 등을 조회할 수 있다.
Airflow 3.x 부터 Webserver 는 API Server로 대체되었으며, FastAPI 기반(Uvicorn으로 구동)으로 UI 와 Rest API를 함께 제공한다.
Airflow 2.x 의 Webserver는 Flask 기반이며, Gunicorn 으로 다수의 프로세스를 띄우는 구조였다.
Airflow 3.x 의 API Server는 UI 제공, Worker 용 Task Execution API, 공개 Rest API를 함께 담당한다.
1-5) Worker
Task Instance를 실제로 실행하는 프로세스이다.
Executor에 따라 Celery, Kubernetes, Local 등의 방식으로 분산 실행이 가능하며, 각 태스크의 상태와 로그는 Metadata DB에 기록된다.
Worker는 더 이상 Metadata DB에 직접 접근하지 못한다. XCom 조회/저장, 상태 전이, heartbeat 등 모든 런타임 상호작용은 Task Execution API(API Server가 제공)를 통해서만 이뤄진다.
1-6) Triggerer
Triggerer 프로세스는 비동기 이벤트 기반 태스크를 처리하는 전용 컴포넌트이다.
deferrable 오퍼레이터/센서 (예: DateTimeSensorAsync, deferrable=True 옵션을 준 오퍼레이터)에서 사용되며, 리소스를 효율적으로 사용해 수천 개의 태스크도 오버헤드 없이 관리할 수 있다.
TriggerDagRunOperator는 일반적으로는 Worker에서 실행되지만, deferrable=True 옵션을 주게되면 Triggerer 프로세스에서 이벤트 기반으로 실행될 수 있다.
1-7) DAG Files
Python 스크립트 형태로 DAG 정의가 작성된 파일들이다.
1-8) Metadata DB
Airflow의 모든 상태 정보(TaskInstance, DagRun, Log 등)를 저장하는 핵심 데이터베이스이다.
Scheduler, Webserver(API Server), Worker가 이 DB를 중심으로 상태를 주고 받으며 동기화한다.
Metadata DB의 테이블은 크게 DAG Processor가 파싱하며 채우는 테이블과 Scheduler/Executor/Worker가 실행하며 채우는 테이블로 나눠 볼 수 있다.
1-8-1) 파싱 단계에서 쌓이는 데이터
Dag Processor가 example_etl.py 를 파싱하면 아래 테이블이 갱신된다.
| 테이블 | 내용 | 예시 컬럼 |
|---|---|---|
dag |
DAG 단위 메타데이터 | dag_id, is_paused, is_active, fileloc, last_parsed_time |
serialized_dag |
직렬화된 DAG 구조(JSON) | dag_id, dag_hash, last_updated, data |
dag_code |
DAG 원본 소스코드 | fileloc_hash, fileloc, source_code |
dag_version (3.x) |
DAG 버전 이력 | dag_id, version_number, created_at |
import_error |
파싱 실패한 파일의 에러 | filename, stacktrace |
1-8-2) 스케줄링, 실행 단계에서 쌓이는 데이터
파싱과 무관하게, Scheduler가 스케줄을 판단해 실행을 시작하면 아래 테이블이 채워진다.
| 테이블 | 내용 | 예시 컬럼 |
|---|---|---|
dag_run |
DAG 1회 실행 인스턴스 | dag_id, run_id, state, execution_date, start_date |
task_instance |
Task 실행 인스턴스 | dag_id, task_id, run_id, state, try_number, hostname |
task_instance_history |
Task 재시도 이력 | dag_id, task_id, try_number, state |
xcom |
Task 간 데이터 전달 | dag_id, task_id, key, value |
job |
Scheduler/Triggerer 등 데몬의 heartbeat | job_type, state, latest_heartbeat |
trigger |
deferrable Task의 trigger 상태 | classpath, kwargs, triggerer_id |
log |
이벤트/감사 로그 | dttm, dag_id, task_id, event |
정리해보면 dag/serialized_dag/dag_code는 파싱의 산출물이고, dag_run/task_instance/xcom 은 실행의 산출물이다.
1-9) Plugins folder
사용자 정의 Operator, Hook, Sensor, Macros 등을 등록할 수 있는 확장 경로이다.
Airflow는 이 디렉토리의 파일들을 로드하여 사용자 정의 기능을 플러그인처럼 활용할 수 있다.
2. Airflow2 vs Airflow3 비교
Airflow2 에서는 모든 component 는 Metadata DB 와 직접적으로 통신하였다.
특히 Worker가 직접 Metadata DB 와 통신하면서 많은 connection 갯수가 필요하며, scaling 에 대한 고려가 필요할 수 있다.
또한, Worker가 직접 Metadata DB를 바라보고 있으니, 사용자 코드가 데이터베이스에 악의적인 작업을 수행할 수도 있게 된다.
Airflow3 로 업그레이드 되면서 security, scalability, maintainability 를 향상시키기 위한 많은 변화가 있다.
Airflow2 에서 Web Server가 Airflow3 에선 API Server로 명칭이 변경되었다.
Airflow2 Worker에서 직접 Metadata DB를 접근하였으나, Airflow 3에선 API Server를 경유하여 DB를 접근하게 변경되었다.
Airflow2에선 DAG Author에 의해 작성된 코드가 DB에 직접적으로 영향을 줄 수 있기 때문에 이를 방지하려는 목적이다.
이러한 변경은 Worker가 실행하는 사용자 코드가 DB에 직접 손댈 수 없어 보안이 강화되고, DB 커넥션 수도 크게 줄어들 수 있다.
기존에 대규모 환경(수백 개 Dag, Worker 100 대 이상)에서 2.x는 Worker 마다 DB 커넥션을 물고 있어서 커넥션 풀 고갈이 자주 발생했었다.
3.x에서는 Worker -> API Server -> DB 구조로 바뀌면서 N개의 Worker -> 1개 API Server -> 최적화된 DB 커넥션 풀 형태가 되어, API Server 계층에서 커넥션 관리/캐싱이 가능해지고 병목 지점을 API Server 스케일아웃으로 해소할 수 있다는 점이 실질적인 운영 이점이다.
3. DAG Serialization
3-1) Serialization(직렬화) 이란?
Serialization 은 Python으로 작성된 DAG 객체를 JSON 형태로 변환해 Metadata DB의 serialized_dag 테이블에 저장하는 과정이다.
DAG 파일(.py)은 실행 가능한 코드라 매번 파싱하려면 Python 인터프리터로 실행해야 하지만, JSON으로 한 번 직렬화해두면 다른 컴포넌트(API Server, Scheduler)는 코드를 실행하지 않고 DB에서 구조만 읽어 사용할 수 있다.
직렬화가 도입되기 전에는 Webserver 와 Scheduler가 둘 다 DAG 파일을 직접 파싱했고, 아래 문제가 발생했다.
- 두 컴포넌트 모두 DAG 파일이 있는 공유 스토리지에 접근해야 한다.
- Webserver 재시작, 스케일 아웃 시 파싱 비용과 의존성이 커진다.
- 서로 다른 환경에서 파싱해 UI와 실제 스케줄링 불일치가 발생할 수 있었다.
3-2) Airflow 1.10.x / 2.x / 3.x 비교
직렬화는 세 단계로 발전해왔으며, 핵심은 "직렬화 DAG를 누가 만들고, 누가 읽는가" 가 점점 명확히 분리되어 온 것이다.
Airflow 1.10.x (1.10.7 ~)
- DAG 직렬화가 처음 도입되었으나 기본값은 False 이기 때문에 Dag 파일을 직접 파싱했었다.
- 단, store_serialized_dag 를 True로 활성화 시킨 경우는 Webserver를 stateless 하게 만드는 것으로, Webserver는 DB 의 직렬화 DAG만 읽어 UI를 그린다.
- 단, Scheduler 는 여전히 DAG 파일을 직접 파싱해 스케줄링을 결정했다.
Airflow 2.x
- 직렬화가 필수(비활성화 불가)가 되었다.
- Scheduler가 DagFileProcessor를 소유해 파싱 + 직렬화를 하고 Scheduler 자신도 이 직렬화 DAG를 읽어 스케줄링을 결정한다.
- 즉 Webserver와 Scheduler 둘 다 직렬화 DAG의 소비자가 된다.
- 단, 파싱과 직렬화 주체는 여전히 Scheduler가 진행한다.
Airflow 3.x
- 파싱/직렬화를 독립된 Dag Processor가 전담하며, Scheduler는 파싱을 전혀 하지 않는다.
- Scheduler와 API Server(Webserver)는 오직 serialized_dag 를 읽기만 하는 순수 소비자가 된다.
- Dag Versioning이 추가되어 직렬화 Dag가 dag_version과 연결되고, 파일이 바뀌면 새 버전이 함께 보존된다.
4. DAG Versioning
DAG Processor 가 주기적으로 dags 폴더 하위 파일들을 스캔하고, 새롭게 생성된 파일이 있으면 그 파일을 serialize 하게 되며 문제가 없는 파일이라면 v1 이라고 versioning을 해주게 된다.
그 이후 dag 파일이 변경된 이후 DAG Processor가 이를 확인 후 버전을 올려서 관리하게 된다.
Airflow 3.0 에서 새롭게 도입된 기능이다.
